MCU-BOARDS für FUJITSU Microcontroller

EVB-MB90F387mini (EVB-90360mini / EVB-90385mini / EVB-90455mini / EVB-90895mini)

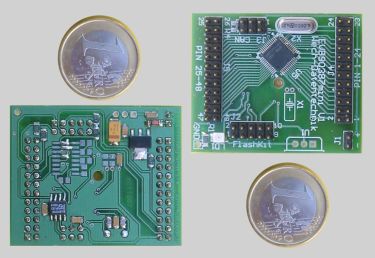

Die EVB-minis sind mit 50 mm x 40 mm die kleinsten Evaluationboards. Die Platinen verfügen über Spannungsregler, 1x RS232, 1x CAN, 1x LED sowie FlashKit-Programmierinterface. Neben dem 4 MHz Hauptquarz kann ein zusätzlicher 32 kHz Quarz bestückt werden.
Alle Pins des Microcontroller sind an den zwei 24 pin Pfostenleisten
frei zugänglich.

Die folgenden Fujitsu Microcontroller werden unterstützt:

MB90360 Series: 64K Flash, 3K RAM, 2x High-Speed UART, 1x CAN

MB90385 Series: 64K Flash, 2K RAM, 1x UART, 1x CAN

MB90455 Series: 24K/32K/64K Flash, 2K RAM, 1x UART

MB90895 Series: 64K Dual-Flash, 3K RAM, 2x UART, 1x CAN

Handbuch

Schematic

Preis: 39 €

EVB-MB90F387

Das EVB-MB90F387 dient sowohl als Evaluationboard kann aber auch direkt als universelles Bedienterminal eingesetzt werden. Es verfügt über 1x RS232 (SUB-D9F), 1x CAN (SUB-D9M), 8x LEDs, 1x User Button, 1x Reset Button sowie zwei 14 poligen Kontaktreihen, um ein optionales alphanumerische LC-Display mit HD44780 kompatiblen Controller anzuschließen. Selbstverständlich sind auch Spannungsregler und ein FlashKit-Programmierinterface integriert.. Neben dem 4 MHz Hauptquarz kann ein zusätzlicher 32 kHz Quarz bestückt werden. Alle Pins des Microcontroller sind an den zwei 24 pin Pfostenleisten
Platinenabmaße: 100 mm x 66 mm

Die folgenden Fujitsu Microcontroller werden unterstützt:

MB90360 Series: 64K Flash, 3K RAM, 2x High-Speed UART, 1x CAN
MB90385 Series: 64K Flash, 2K RAM, 1x UART, 1x CAN
MB90455 Series: 24K/32K/64K Flash, 2K RAM, 1x UART
MB90895 Series: 64K Dual- Flash, 3K RAM, 2x UART, 1x CAN

Handbuch

Schematic

Preis: 79 €

EVB-MB90F543

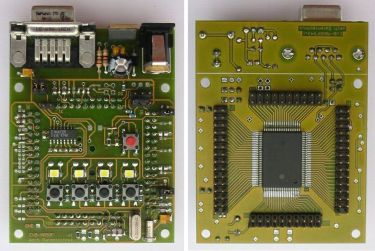

Das EVB-MB90F543 dient als Adapterplatine (80mm x 62mm) und einfaches Evaluationboard für eine Vielzahl von Fujitsu Microcontroller im 100pin QFP M06 Gehäuse. Es verfügt eine UART (SUB-D9F), 4x LED, 4x User- / 1x Reset-Button und Spannungsregler. Neben dem 4 MHz Hauptquarz kann ein zusätzlicher 32 kHz Quarz bestückt werden.
Alle Pins des Microcontroller sind an Pfostenleisten frei zugänglich.
Die folgenden Fujitsu Microcontroller Serien werden unterstützt:

MB90420/425 Series: 128K Flash, 6K RAM, CAN, UART, LCD, SMC
MB90435 Series: 128K/256K Flash, 4K/6K RAM, 2x UART, ExtBus
MB90440 Series: 128K Flash, 6K RAM, 3x CAN, 2x UART, ExtBus
MB90470 Series: 256K Flash, 16K RAM, 3V Device, UART, ExtBus
MB90480 Series: 192/256K Flash, 4/6K RAM, 3V Device, UART, ExtBus
MB90540/545 Series: 128K/256K Flash, 4/8K RAM, CAN, UART, ExtBus
MB90550 Series: 128K, 4K RAM, UART, 2x I2C, ExtBus
MB90580 Series: 128K Flash, 6K RAM, 5x UART, DAC, ExtBus,
MB90590/595 Series: 2x/1x CAN, 2x UART, 4x SMC

Handbuch

Schematic

Preis: 59 €

SOFTWARE & TOOLS für Microcontroller

Data2Array (letzte Änderung: 10.01.2006)

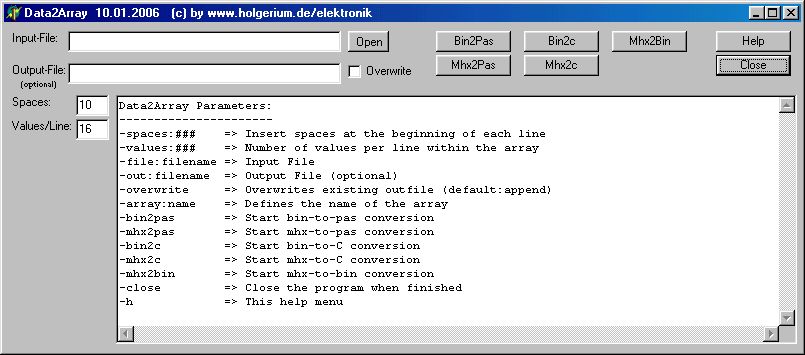

Das Tool "Data2Array" konvertiert MHX- in Binär-Dateien, bzw. MHX- oder Binärdateien können in Arrays zur Verwendung unter Delphi(Pascal) oder 'C' umgewandelt werden. Das Programm benötig keine Installation und kann sowohl mit einer Windowsoberfläche aber auch mittels Aufrufparameter bedient werden.
Download		Screenshot	Lizenz: Freeware

PRJrename (letzte Änderung: 24.07.2012, V2.1.03)

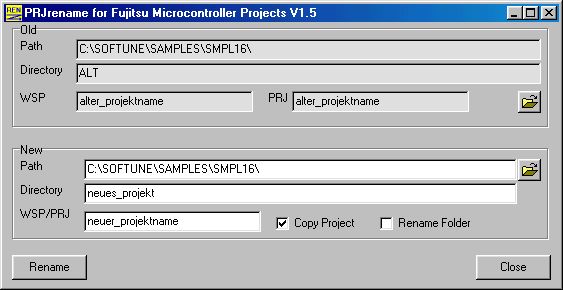

Das Tool "PRJrename" erlaubt die einfache Umbenennung von Microcontroller Projekten, die mit Fujitsu's Softune Workbench (16LX/16FX) oder für Fujitsu FM3 mit IAR Embedded Workbench oder KEIL µVision erzeugt wurden. Die Projektdateien werden umbenannt sowie deren Inhalte an den neuen Namen angepasst. Das Programm benötig keine Installation und kann sowohl mit einer Windowsoberfläche aber auch mittels Aufrufparameter bedient werden.
Download	Beschreibung	Screenshot	Lizenz: Freeware

FLASHly (letzte Änderung: 31.10.2016 V3.2)

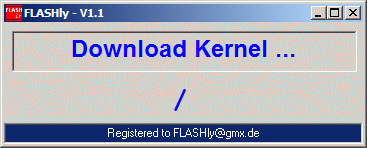

Das Tool "FLASHly" erlaubt die einfache Programmierung von Fujitsu/Spansion/Cypress Microcontrollern. Das Programm benötig keine Installation und wird mittels Aufrufparameter bedient.
Download	Beschreibung	Screenshot	Lizenz: Freeware (Standard Version)

PROJEKTE

Bewegungsmelder (letzte Änderung: 15.09.2009)

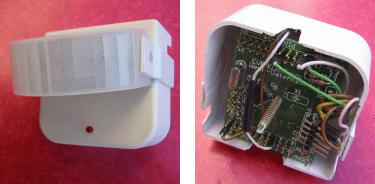

Der IR-Bewegungsmelder basiert auf dem EVB-MB90F387mini und findet leicht Platz in einer Aufputzdose. Über das CAN-Interface können mehrere Melder zur zentralen Alarmauslösung vernetzt werden, aber ebenso, um die Firmware der Module zu erneuern. Eine Status-LED hilft bei der Ausricthung des Melders im Raum.
